WiFi адаптер для Dell Wyse 3040 AzureWave AW-CM389MA + антени
400

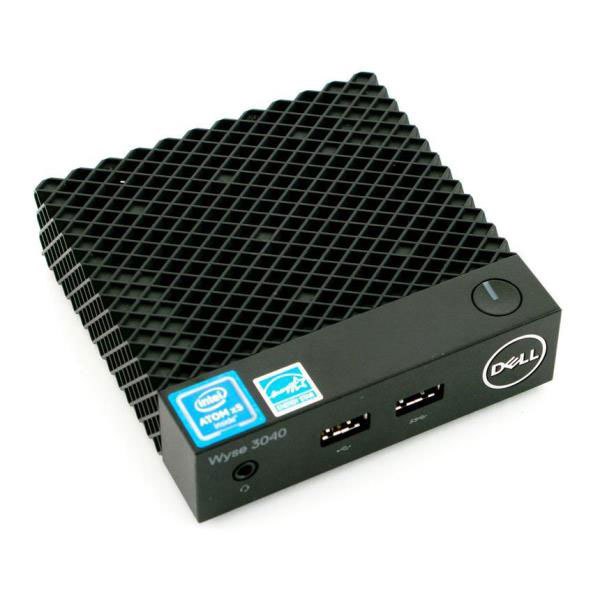

Міні ПК Dell Wyse 3040
1360 1300
Продуктивність CPU:
Відео:
Intel HD (max 2560 x 1600)
RAM:
2 gb (DDR3, впаяна)
SSD:
8gb
+0
+0
16gb
+200
+200
32gb
+600
+600
64gb
+800
+800
128gb
+1300
+1300
Кількість SSD:
1
WiFi:
без WiFi
+0
+0
AzureWave 802.11ac (WiFi 5)
+300
+300
LAN:
1x GbE
Порти:
1x USB 3.0, 3x USB 2.0, 2 x DisplayPort 1.2 (max 2560 x 1600), 3.5 jack
Живлення:
5v 3a або 12v 2a (споживання 2-7w)
Розміри:
102 x 102 x 28 мм (0.29 L, usff)
БВ, гарний стан, може містити сліди наліпок, або клея. Живлення від будь-якої зарядки з портом USB 5v 3a. Дуже низьке споживання, ~2-3w в простої
Dell Wyse 3040 - це тонкий клієнт/міні-пк, який обладнаний процесором Intel Atom x5-Z8350 (4x 1.44-1.92 GHz), впаяними 2GB DDR3, а також eMMC SSD об'ємами 8GB-16GB-32GB-64GB-128GB. Подивитись характеристики Dell Wyse 3040 та придбати Dell Wyse 3040 можна на нашому сайті kompik.org
Інформація про міні-пк Dell Wyse 3040
Щоб потрапити в BIOS натисніть F2
Пароль BIOS за замовчуванням - Fireport (з великої літери)
Якщо пароль не підходить - скиньте BIOS
Пароль підходить до таких пристроїв:
- Wyse 3040
- Wyse 5070
- Wyse 5470 Моноблок
- Wyse 5470 Мобільний телефон
- OptiPlex 3000
- OptiPlex All-in-One 7410 (з Dell ThinOS)
- OptiPlex All-in-One Plus 7410 (з Dell ThinOS)
- OptiPlex All-in-One 7420 (з Dell ThinOS)
- Latitude 3440 (з Dell ThinOS)
- Latitude 5440 (з Dell ThinOS)
- Latitude 5450 (з Dell ThinOS)

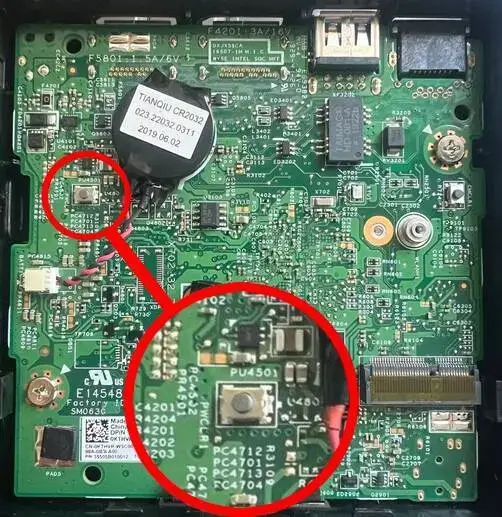

Щоб скинути bios потрібно:
- затиснути PWCLR1
- включити пк
- дочекатися оповіщення про те, що bios скинутий
- відпустити PWCLR1
Операція скидання BIOS займає ~10-20 секунд і скидає пароль на вхід до BIOS та пароль на зміну параметрів BIOS
Зверніть увагу!
Конектор батарейки CMOS (CR2032) має зворотнью полярність, тому якщо у вас звичайна батарейка (в жовтій термоусадці) спробуйте поміняти місцями + та -, відставнь між контактами конектора 1.0 мм
Dell Wyse 3040 зазвичай йде з однією з операційних систем, які ви можете завантажити за посиланнями:
- ThinLinux (post RTS)
- ThinOS
- PCoIP enabled Wyse ThinOS
Якщо після встановлення системи ПК не може знайти efi boot file/bootable devices:
створіть пустий файл по шляху (ВЕЛИКИМИ ЛІТЕРАМИ) \EFI\BOOT\BOOTX64.EFI

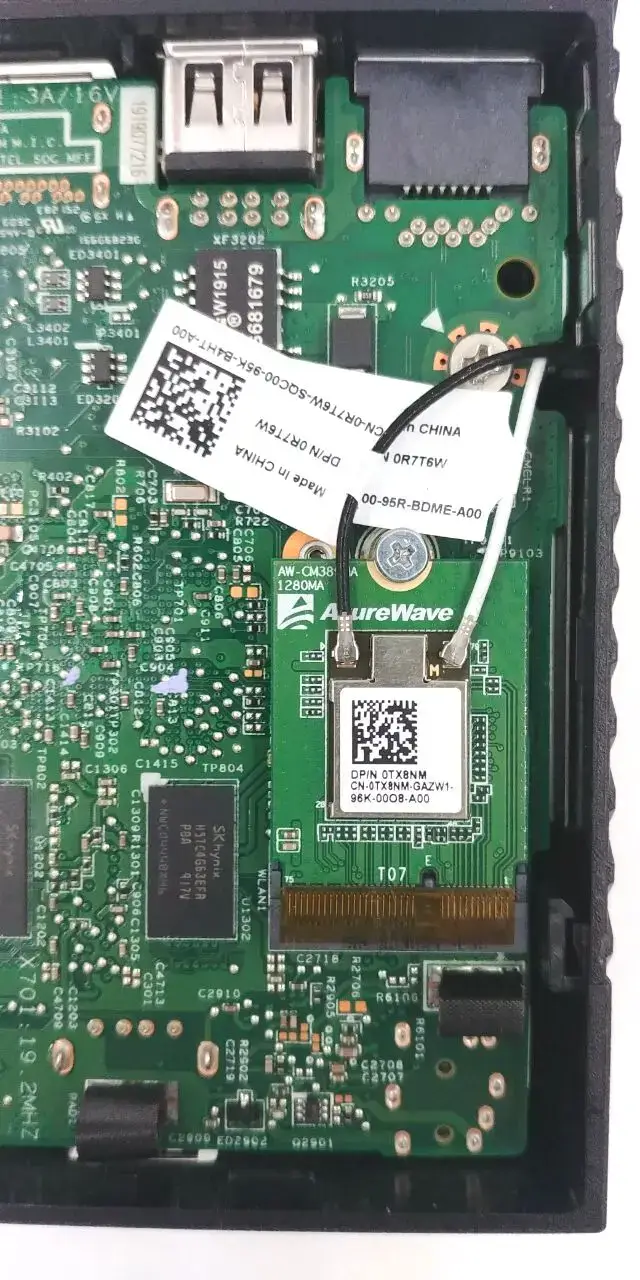

Dell Wyse 3040 може комплектуватись WiFi адаптером AzureWave AW-CM389MA, який працює через інтерфейс SDIO
Драйвер WiFi для Linux - Marvell 88W8897.bin
SDIO (Secure Digital Input Output) – це інтерфейс, який використовується для підключення периферійних пристроїв до хост-контролера через роз'єм SD-карти. Він є розширенням стандартного SD (Secure Digital) і дозволяє передавати не тільки дані з карт пам’яті, але й обмінюватися інформацією з іншими пристроями, такими як:
- Wi-Fi адаптери
- Bluetooth-модулі
- GPS-модулі
- Контролери для камер або датчиків
- Wi-Fi адаптери
- Bluetooth-модулі
- GPS-модулі
- Контролери для камер або датчиків
Чому Wi-Fi адаптери працюють через SDIO?
Компактність – SDIO дозволяє підключати модулі без використання додаткових великих роз'ємів, що важливо для мобільних пристроїв (смартфонів, планшетів, вбудованих систем).
Висока швидкість – SDIO підтримує швидкості до 208 Мбіт/с (UHS-I), чого достатньо для багатьох бездротових застосувань.
Енергоспоживання – у порівнянні з USB або PCIe, SDIO має менше енергоспоживання, що важливо для автономних пристроїв.
Простота інтеграції – багато вбудованих систем (ESP32, STM32, Raspberry Pi та ін.) підтримують SDIO, що спрощує підключення Wi-Fi модулів.
Нажаль, окрім WiFi SDIO адаптера в слот m.2 більше нічого не поставити
Даний безвентиляторний міні комп'ютер має пластиковий корпус, з екрануючою і відводить тепло металевою обрешіткою, завдяки цьому, а також великому радіатору досягається відмінне пасивне охолодження (CPU гріється всього до 50-55C при тривалому максимальному навантаженні), вбудовані 2gb DDR3 оперативної пам'яті, а також 8-128gb eMMC накопичувач, які дозволяють обійтись без флешки або microSD карти для роботи системи.
До того ж, вбудована eMMC має більш високу швидкість читання-запису, ніж флешка або microSD карта.
ПК має потужну графічну частину з декодуванням відео за допомогою GPU - тягне fullhd 1080p відео (на відміну від Raspberry pi, Odroid або Orange Pi якы декодують відео за допомогою CPU, замість GPU).
Розмірами Dell Wyse 3040 набагато менше стандартних mini-Itx материнок і міні-пк типу optiplex, fujitsu і zotac зіставимо з популярними intel nuc, mac mini або gk3 mini pc, але набагато нижче заввишки, його розміри в корпусі всього 10*10*3см, що трохи більше , Banana Pi, xcy та NanoPi, які засновані на arm архітектурі. Можна знайти багато китайських варіантів на celeron, ті ж seeed, topton, chuwi або viewsonic будуть набагато більшими в розмірах, в той же час beelink, minisforum сильно програють у продуктивності, а ось gigabyte brix, lattepanda 3 delta, hp elitedesk / prodesk і lenovo think!
Процесор intel atom співставний з усіма сучасними аналогами своїх років, як intel celeron і pentium (dual і quad core), так і amd athlon dual core, amd apu і навіть з деякими серверними xeon і operton, а також arm варіантами nvidia tegra, exynos, arm. Тобто цього процесора з головою вистачить на завдання, які виконує рядовий android tv-box або nas
У комплекті є usb-dc кабель для підключення до блока живлення або до павербанку (блоки живлення дивіться вище)
Для живлення Dell Wyse 3040 можна підключити до іншого ПК/роутера/модему/телевізора/приставки/розетки/коту, тільки в той USB, який видає як мінімум 2а (зазвичай USB 3.0 порт видає всього 1a) або USB type-c, який може видавати до 20a!
Під які задачі підійде Dell Wyse 3040:
Деякі користувачі кейси (варіанти використання) Dell Wyse 3040:
- портативний NAS, підключивши SATA SSD, m.2 NVME або HDD диск до USB 3.0 через кишеню-адаптер SATA-USB, з роздачею по wi-fi
- стаціонарний NAS, підключивши DAS (щось типу Orico HDD Dock Station) до міні-пк через USB 3.0
- медіаплеєр із портативним проектором типу Samsung The Freestyle (через перехідник dp-micro hdmi) або Xiaomi Mi Projector (через перехідник dp-hdmi)
- car-pc (пк в авто), для хостингу ігрового сервера minecraft, слухати музику та за наявності екрану дивитися фільми, ютуб, карти, показання з OBD2 та
використовувати його як бортовий комп'ютер для авто
- портативний vpn клієнт для доступу до домашньої мережі всім пристроям підключеним до міні-пк
- klipper для 3d принтера, щоб не бігати туди-сюди з флешкою для друку моделі, а також мати тонну налаштувань і можливостей (підключення камери, датчика філаменту, акселерометра і т.д.)
На Dell Wyse 3040 можна поставити як Windows так і Linux, він чудово підійде під усі x86 завдання:
- для PXE
- для home assistant/domoticz, для реалізації розумного будинку та різної автоматизації за допомогою zigbee/bluetooth
- як MQTT сервер
- для pi-hole/adguard home, для блокування реклами через DNS server, для всієї мережі
- для Linux CNC (для керування різними верстатами: фрезерними, токарними тощо)
- для керування 3d принтером (відео встановлення klipper під creality ender 3 pro)
- для бекапа важливої інформації - UnRaid, TrueNas, Nextcloud, Syncthing, Apple Time Machine/Time Capsule (для пристроїв на mac OS та iOS), Xpenology (Synology)
- для відеоспостереження
- як домашній медіаплеєр для перегляду кіно/серіалів на телевізорі/проекторі (mediabox/tv box) - Kodi, Plex, Murmur
- як портативний/кишеньковий міні-сервер
- як домашній аудіоплеєр - roon, volumio, daphile
- як міні сервер/webserver (LAMP/LEMP)
- як Open Stack cluster
- як торрентокачалка із зовнішнім сховищем/кишенею + samba для доступу до музики/фільмів по мережі
- як міні-роутер/міні-firewall, через usb-lan адаптер (pfSense, OPNSense, Openwrt, RouterOS, VyOS, IPFire, NG Firewall, Smoothwall, Endian та ін.)
- як точка доступу/повторювач (репітер wifi), через usb-wifi адаптер, для розширення wifi мережі
- як локальний сервер для ігор з lan мережі (наприклад для Minecraft)
- як tor проксі/реверс проксі/vpn
- як VNC термінал, для керування іншим ПК або віртуальною машиною (ThinOS, Remina, webOS)
- для baremetal k8s/k3s
- для тренування та навчання в адмініструванні
- як ретро приставка, наприклад на операційній системі Batocera для запуску 8-бітних ігор, або ігор sega, nintendo і sony ps1 ps2 (геймпад logitech f710 працює відмінно, перевірено на емуляторі сеги) та багато інших крутих штук ви можете знайти на сайті dietpi.com
- портативний NAS, підключивши SATA SSD, m.2 NVME або HDD диск до USB 3.0 через кишеню-адаптер SATA-USB, з роздачею по wi-fi
- стаціонарний NAS, підключивши DAS (щось типу Orico HDD Dock Station) до міні-пк через USB 3.0
- медіаплеєр із портативним проектором типу Samsung The Freestyle (через перехідник dp-micro hdmi) або Xiaomi Mi Projector (через перехідник dp-hdmi)
- car-pc (пк в авто), для хостингу ігрового сервера minecraft, слухати музику та за наявності екрану дивитися фільми, ютуб, карти, показання з OBD2 та
використовувати його як бортовий комп'ютер для авто
- портативний vpn клієнт для доступу до домашньої мережі всім пристроям підключеним до міні-пк
- klipper для 3d принтера, щоб не бігати туди-сюди з флешкою для друку моделі, а також мати тонну налаштувань і можливостей (підключення камери, датчика філаменту, акселерометра і т.д.)
На Dell Wyse 3040 можна поставити як Windows так і Linux, він чудово підійде під усі x86 завдання:
- для PXE
- для home assistant/domoticz, для реалізації розумного будинку та різної автоматизації за допомогою zigbee/bluetooth
- як MQTT сервер
- для pi-hole/adguard home, для блокування реклами через DNS server, для всієї мережі
- для Linux CNC (для керування різними верстатами: фрезерними, токарними тощо)
- для керування 3d принтером (відео встановлення klipper під creality ender 3 pro)
- для бекапа важливої інформації - UnRaid, TrueNas, Nextcloud, Syncthing, Apple Time Machine/Time Capsule (для пристроїв на mac OS та iOS), Xpenology (Synology)
- для відеоспостереження
- як домашній медіаплеєр для перегляду кіно/серіалів на телевізорі/проекторі (mediabox/tv box) - Kodi, Plex, Murmur
- як портативний/кишеньковий міні-сервер
- як домашній аудіоплеєр - roon, volumio, daphile
- як міні сервер/webserver (LAMP/LEMP)
- як Open Stack cluster
- як торрентокачалка із зовнішнім сховищем/кишенею + samba для доступу до музики/фільмів по мережі
- як міні-роутер/міні-firewall, через usb-lan адаптер (pfSense, OPNSense, Openwrt, RouterOS, VyOS, IPFire, NG Firewall, Smoothwall, Endian та ін.)
- як точка доступу/повторювач (репітер wifi), через usb-wifi адаптер, для розширення wifi мережі
- як локальний сервер для ігор з lan мережі (наприклад для Minecraft)
- як tor проксі/реверс проксі/vpn
- як VNC термінал, для керування іншим ПК або віртуальною машиною (ThinOS, Remina, webOS)
- для baremetal k8s/k3s
- для тренування та навчання в адмініструванні
- як ретро приставка, наприклад на операційній системі Batocera для запуску 8-бітних ігор, або ігор sega, nintendo і sony ps1 ps2 (геймпад logitech f710 працює відмінно, перевірено на емуляторі сеги) та багато інших крутих штук ви можете знайти на сайті dietpi.com
Коди помилок Dell Wyse 3040
LED# of flashes
Опис
Проблема
Коментар
2,1
CPU
CPU Failure
2,2
Motherboard: BIOS ROM failure
Motherboard, covers BIOS corruption or ROM error
Не застосовується до BIOS X7.
2,3
Memory
No Memory/RAM detected
Not supported. Memory is solder down on Motherboard. It is difficult to validate this function.
2,4
Memory
Memory/RAM failure
Supported. Memory is solder down on Motherboard, the Service team could replace the motherboard/memory to repurpose the board for repair.
2,5
Memory
Invalid memory is installed
Memory is solder down on motherboard.
2,6
Motherboard: Chipset
Motherboard / Chipset error
Цей код не підтримується. Залежить від апаратного забезпечення.
3,1
RTC Power failure
CMOS battery failure
3,2
PCI / Video
PCI or Video card/ Chip failure
Не застосовується до BIOS X7.
3,3
BIOS Recovery 1
Recovery Image not found
3,4
BIOS Recovery 2
Recovery Image found but invalid
4,2
Generic POST Video Error—Old LED pattern 1110
Спробуйте ввімкнути ПК без відео-кабеля.
Якщо без кабеля індикатор горить білим - замініть відео-кабель.
Якщо без кабеля індикатор горить білим - замініть відео-кабель.
