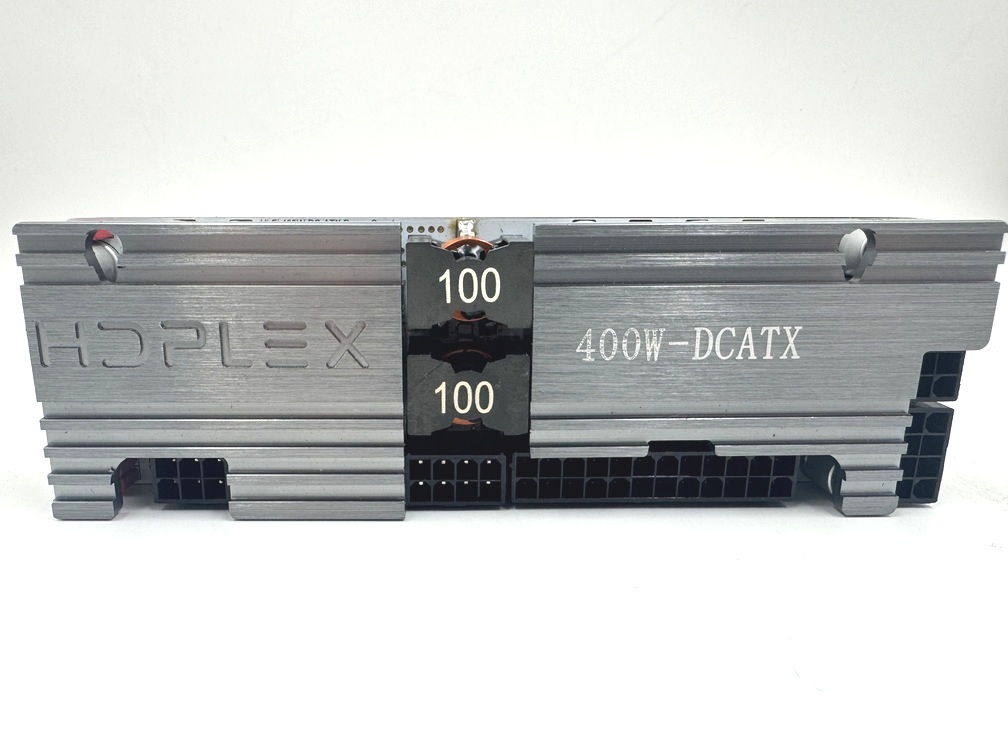

HDPlex Hi-Fi DC-ATx 400w
4200
Живлення:
16V-24VDC
Потужність:
400w (пікова 500w)
Input DC Connector:
7.4x5.0mm w/center PIN (Ground) or Gx16-2 (with HDPLEx Linear PSU Only)
Output Cable:
– ATx 24PIN Cable (45cm and 15cm) – 8PIN(4+4) Cable for CPU (45cm) – 8PIN(6+2) + 6PIN Cable for PCIE device (40cm) – SATA Power x 3 (40cm) – Molex x 1 Cable for HDD (40cm)
Розміри:
150(L) x 51.5 (W) x 25 (H) mm
Модульний блок живлення пасивний/безвентиляторний HDPLEx 400W Hi-Fi DC-ATx
БВ, підходить для будь-яких пк
Вхід 16V-24V 7.4x5.0mm, класний варіант для живлення від повербанка, або зарядної станціі
Підійдуть будь-які станції, в яких є вихід 16V-24V, наприклад ecoflow, bluetti, allpowers, ugreen, FOSSiBOT та багато інших
Підійдуть будь-які повербанки, які підтримують режим PD 100w - anker, ugreen, Shargeek, zmi, samsung та багато інших
БВ, підходить для будь-яких пк
Вхід 16V-24V 7.4x5.0mm, класний варіант для живлення від повербанка, або зарядної станціі
Підійдуть будь-які станції, в яких є вихід 16V-24V, наприклад ecoflow, bluetti, allpowers, ugreen, FOSSiBOT та багато інших
Підійдуть будь-які повербанки, які підтримують режим PD 100w - anker, ugreen, Shargeek, zmi, samsung та багато інших
HDPLEX 400W HiFi DC-ATX
Високоефективний безвентиляторний DC-ATX конвертер живлення для потужних ПК, аудіосистем і компактних ігрових систем.
Основні параметри
- Номінальна потужність: 400 Вт
- Пікова потужність: 500 Вт
- Ефективність: понад 94%
- Тип: Безвентиляторний DC-ATX конвертер
Вхідні характеристики
- Діапазон вхідної напруги: 16–30 В DC

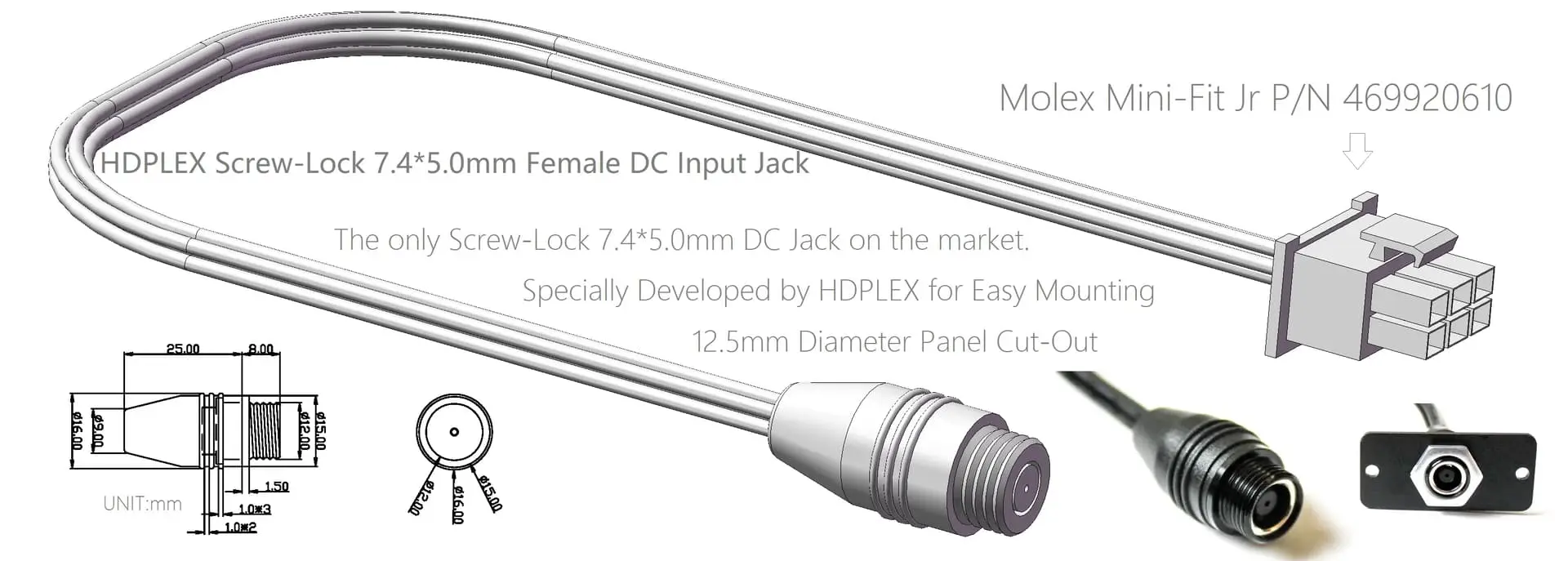

- Вхідний роз’єм: 7.4×5.0 мм з центральним PIN (заземлення), Molex 6 PIN
- Рекомендовані адаптери: Dell 330W DA330PM111, ADP-330AB та інші потужні 19В адаптери
Вихідні характеристики
Лінія | Макс. струм | Повне навантаження | Допуск напруги | Пульсації (макс.) |
---|---|---|---|---|
+3.3V | 10–12A | 8–10A | ±1% | 10 мВ |
+5V | 10–12A | 8–10A | ±1% | 10 мВ |
+12V | 50A | 35A | ±1% | 10 мВ |
+5VSB | 2A | 1.5A | ±1–3% | 10 мВ |
Захисти
- Захист від перенапруги (OVP)
- Захист від перевантаження (OLP)
- Захист від надструму (OCP)
- Захист від короткого замикання (SCP)
Компоненти та особливості
- Індуктивність Würth Elektronik
- Аудіоконденсатори WIMA, твердотільні SANYO та Fujitsu
- MOSFET Infineon, контролер Texas Instruments TI-LM2642
- 6- або 8-шарова друкована плата з 2oz міді
- Дуже низький рівень пульсацій
- Два радіатори для MOSFET і плати
- Підтримка потужних відеокарт (наприклад, GTX 1080Ti)
- Сумісність з Silverstone ATX Modular Cable Set і NFC Skywire ATX Cable 2.0
Інтерфейси та кабелі
- ATX 24 pin (20+4)
- EPS 8 pin (4+4) для CPU
- PCIe Dual 8 pin (6+2) для відеокарти
- 6 pin – 4× SATA power
- DC input 7.4×5.0 мм до Molex 4 pin
Фізичні параметри
- Розміри: 160 × 51.5 × 26–30 мм (без кабелів)
- Температура роботи: від -10°C до +70°C
- Сертифікації: RoHS, FCC, CE, EN 61000-3-2, EN 61000-3-3
Рекомендації
Ідеально підходить для потужних аудіосистем, компактних ігрових ПК, робочих станцій SFF та медіацентрів, де важлива безшумність, компактність і стабільне живлення.
